TEU FB20


Автопогрузчики TEU FB20
Автопогрузчики TEU FB20
основные характеристики
Грузоподъёмность
2000 кг
Стандартный запас свободного хода
h2
160 мм
Центр тяжести груза
500 мм
Эксплутационная масса

3440 кг
о гарантии
Срок гарантийного обслуживания составляет

12 мес.
габариты
Стандартная высота подъёма
h1
3000 мм

Все технические характеристики погрузчика TEU FB20

Маркировка

1.1

Производитель





TEU

1.2

Типовое обозначение





FB20

1.3

Привод (электро, дизель, газ)





Электро

1.4

Управление (ручное, самоходная, со местом для оператора)





С сидячем местом

1.5

Грузоподъёмность/нагрузка

Q

кг

2000

1.6

Расстояние до центра тяжести груза

C

мм

500

1.8

Расстояние до груза

x

мм

445

1.9

Колёсная база

y

мм

1400

Вес

2.1

Собственный вес с батареей



кг

3440

2.2

Нагрузка на переднюю ось, с грузом



кг

4565

2.2.1

Нагрузка на заднюю ось, с грузом



кг

875

2.3

Нагрузка на переднюю ось, без груза



кг

1445

2.3.1

Нагрузка на заднюю ось, без груза



кг

1995

Колёса/Ходовая часть



3.1

Шины «суперэластик» (SE), литые резиновые (V)





Пневмо

3.2

Размер передних шин





21х8-9-16PR

3.3

Размер задних шин





18x7-8-14PR

3.5

Количество передних шин (x = приводные)





2

3.5.1

Количество задних шин (x = приводные)





2

3.6

Колея, спереди

b10

мм

955

3.7

Колея, сзади

b11

мм

950

Основные размеры



4.1

Наклон подъёмной мачты вперёд



°

6

4.1.1

Наклон подъёмной мачты назад



°

12

4.2

Высота при убранной подъёмной мачты

h1

мм

1995

4.3

Свободный ход вил

h2

мм

160

4.4

Высота подъёма вил

h3

мм

3000

4.5

Высота при выдвинутой подъёмной мачты

h4

мм

4030



Высота защитной решетки



мм

1000

4.7

Высота по крыше кабины

h6

мм

2145

4.8

Высота сидения

h7

мм



4.12

Высота сцепного устройства

h10

мм

390

4.19

Общая длина

l1

мм

3310

4.20

Длина по заднюю часть вил

l2

мм

2240

4.21

Общая ширина

b1

мм

1150

4.22

Толщина вил

s

мм

40

4.22.1

Ширина вил

e

мм

122

4.22.2

Длина вил

l

мм

1070

4.23

Держатель вил DIN 15173, класс/форма A, B







4.24

Ширина держателя вил

b3

мм



4.31

Клиренс с нагрузкой под подъёмной рамой

m1

мм

115

4.32

Клиренс в середине колёсной базы

m2

мм

110

4.33

Рабочий габарит по ширине с поддоном 1000 x 1200

Ast

мм



4.34

Рабочий габарит по ширине с поддоном 800 x 1200

Ast

мм



4.35

Радиус поворота

Wa

мм

1980



Минимальный проезд







4.36

Минимальное расстояние до центра поворота

b13

мм



Рабочие характеристики



5.1

Скорость движения с грузом



км/ч

13,5

5.1.1

Скорость движения без груза



км/ч

15,0

5.2

Скорость подъёма вил с грузом



м/сек

240

5.2.2

Скорость подъёма вил без груза



м/сек

450

5.3

Скорость опускания вил с грузом



м/сек



5.3.1

Скорость опускания вил без груза



м/сек



5.6

Максимальное тяговое усилие с грузом



Н



5.6.1

Максимальное тяговое усилие без груза



Н



5.7

Преодолеваемый подъём с грузом



%

12.5

5.7.1

Преодолеваемый подъём без груза



%



5.8

Максимальный преодолеваемый подъём с грузом



%



5.8.1

Максимальный преодолеваемый подъём без груза



%



5.9

Время разгона с грузом



сек



5.9.1

Время разгона без груза



сек



5.10

Рабочий тормоз





гидравлический

Электродвигатель

6.1

Тяговый двигатель, мощность 3 мин



кВт

11

6.2

Подъёмный двигатель, мощность 5 мин



кВт

8.6



Двигатель ГУР, мощность 60 мин



кВт



6.3

Аккумулятор по стандарту DIN 43531/35/36; A, B, C







6.4

Напряжение АКБ

U

В

48

6.4.1

Ёмкость АКБ

K5

А/ч

450

6.5

Вес АКБ



кг

825

6.6

Потребление энергии за 60 VDI рабочих циклов/часов



кВт∙ч/ч



Прочее

8.1

Вид управления







8.2

Рабочее давление навесных агрегатов



бар

17/2(175) МПа(кг/см2)

8.3

Подача гидравлического масла для навесных агрегатов



л/мин



8.4

Уровень шума



дБА



8.5

Тягово-сцепное устройство, вид/тип DIN

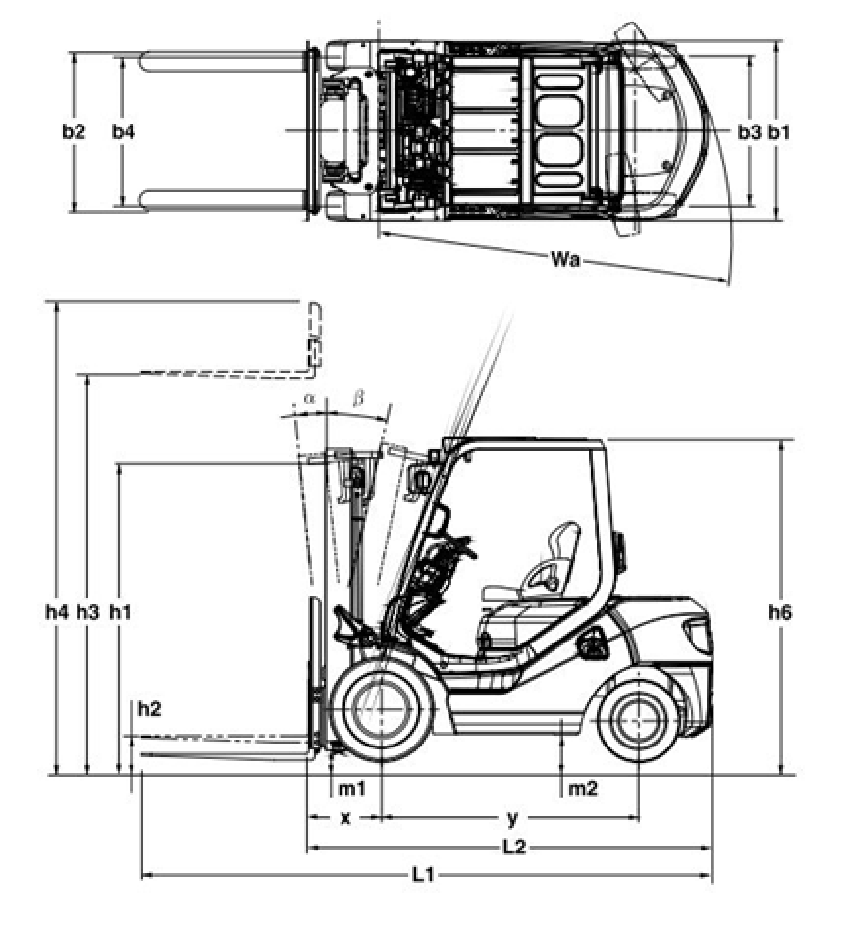

Чертеж схема погрузчика TEU FB20

Чертеж схема погрузчика TEU FB20
